Resultados en forma de perfiles verticales (profundidad en función de la distancia). Las anomalías geológicas se representan con contornos de colores calientes y fríos.
Cartografía en 2D
Vías férreas - Visualización en 2D a profundidad constante (10 y 15 m)
Los resultados del DCOS en forma de perfil vertical se utilizan para realizar representaciones en 2D en forma de secciones de profundidad constante (10 y 15 metros en los ejemplos a continuación). Las anomalías geológicas se representan con contornos de colores calientes y fríos.
Tanque de hidrocarburos
El equipo utilizado permitió la realización de mediciones continuas dentro y fuera del tanque.

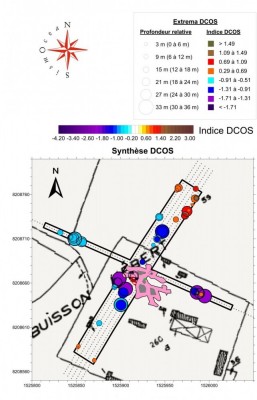

Cantera subterránea (Bernay), profundidad de investigación hasta 30 m
Las mediciones realizadas en un emplazamiento de prueba permitieron poner de manifiesto las anomalías geológicas relacionadas con la presencia de manera localizada a 27 m de profundidad.
Visualización de los resultados DCOS en 3D
El conjunto de resultados geo-referenciados permite una visualización en 3D e imaginar posibles interconexiones entre las anomalías geológicas
